產品描述

產品介紹

Y型過濾器是輸送介質管道上不可缺少的一種裝置。通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。具有操作簡單、安裝清洗方便、納污量大等優點。

【選型基本原則】：

1、進出口通徑原則：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致;

2、公稱壓力基數：按照過濾管路可能出現的壓力上限確定過濾器的壓力等級;

3、孔目數的精細選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”;

4、Y型過濾器具體材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

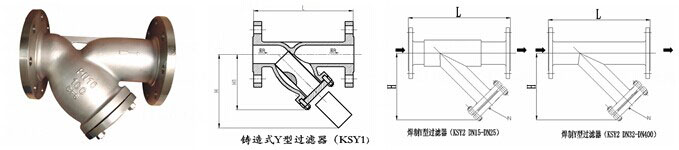

產品結構

產品技術參數

【主要技術參數】：

1、工作溫度(℃)：碳鋼：-30~380℃;不銹鋼：-80~450℃;

2、工作壓力(MPa)：0.6~5.0MPa;

3、殼體材質：A3、SS304、SS304L、SS316、SS316L、襯PP、H62等;

4、密封材質：耐油石棉橡膠、丁腈橡膠、聚四氟乙烯;

5、粗過濾濾芯材質：濾框濾網均為不銹鋼;

6、過濾濾芯材質：鈦合金燒結濾芯，不銹鋼折疊濾芯、聚四氟折疊濾芯、聚丙烯折疊濾芯、金屬纖維燒結管氈、陶瓷;

7、法蘭標準：HG20592~97PN1.0當客戶需用GB、SH、HGJ、JB或ANSI、JIS等標準或改變壓力等級時，請在訂貨合同中注明;

8、制造、檢測標準：執行GB150標準或客戶標準。

【鑄造Y型過濾器主要外形尺寸】：

【焊接式Y型過濾器主要外形尺寸】：

安裝維護

1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護；

2、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質；

3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；

4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。

訂貨須知

訂貨時須確定以下參數：①口徑； ②工作壓力； ③材質；④法蘭標準； ⑤介質；⑥操作壓力；以便給您提供合適的產品。
